Retenční nádrže v inteligetních domech

Retenční nádrže: Co, jak, kde…

• Mytí auta
• Mytí příjezdové cesty
• Zavlažování trávníku (zde je k tomu mimochodem příspěvek)
• Čištění terasy
• Požární ochrana před dětmi (v současné době to u nás hoří často)
• atd.

Upřímně řečeno se zde vybízí otázka, zda se tato investice  jednou vrátí. Ale to není vždy možné odhadnout.

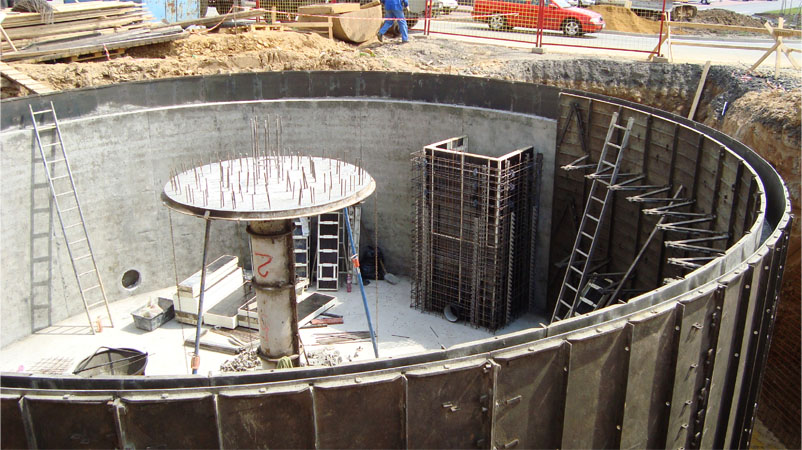

Nádrže jsou k dispozici v různých provedeních. Prémiová verze může vypadat například takto:



Obraťme se spíše k více praktickým věcem v našich zeměpisných šířkách. Rozhodli jsme se pro trošku snazší variantu z betonových skruží.

Retenční nádrž je relativně primitivní zařízení. V podstatě se jedná o nádobu s přítokem, přetokem a sáním.

Co má toto sakra společného s inteligentním domem?

Tcha, tuto otázku jsem si zpočátku také pokládal. V určitém okamžiku jsem byl přeci tak daleko, že jsem to zde dovybavil a položil kabel atd – co kdyby náhodou, že?

Co k tomu vedlo?

1. Pokaždé, když jsem chtěl vědět, kolik zbývá v nádrží vody, musel jsem zvednout dekl a podívat se do ní.
2. Máme speciální čerpadlo (s elektronikou, tiché, atd.), které je z technické stránky špičkovým produktem. Avšak v žádném případě nesmí nasávat vzduch. Pokud se to stane, musí být celý okruh opětovně doplněn druhým čerpadlem (to udělá člověk přesně dvakrát a pak ho tento proces přestane bavit
3. Odhadnout, zda máme vodou šetřit, nebo v klidu bez přemýšlení zavlažovat, mi vždy leželo v žaludku – samozřejmě v kombinaci  s tím, že se musí odejmout dekl a zkontrolovat stav vody v nádrži.

Všechny tyto faktory vedly k touze po inteligentní retenční nádrži. Je vybavena senzorem, který poskytuje informace o stavu vody. Inteligentní dům přesně ví, jak nakládat s touto  informací.

Naléhavá doporučení všem stavařům

Má doporučení všem, kteří se v současné době zabývají výstavbou retenčních nádrží: Také v případě, jste-li stále ještě toho názoru, že ji nepotřebujete nebo stručně a jasně je zapotřebí šetřit:

Při nejmenším by měly být připraveny rozvody potrubí/kabeláž, aby vše mohlo být provedeno dodatečně bez nutného kopání.

Naše přání týkající se inteligentních retenčních nádrží

Co jsme chtěli zrealizovat, byly v podstatě následující funkce:

• Zobrazení zbývajícího dostupného množství litrů formou Vizualizace (iPhone & Co.)
• Upozornění na nízkou hladinu vody prostřednictvím e-mailu
• Deaktivace pumpy pří minimální hladině vody 40cm formou výstražného mailu

Řešení s Loxone Miniserverem

Existuje mnoho obecných přání a představ, týkajících se tématu retenčních nádrží a inteligetních domů.

Při realizaci s Loxone slouží Miniserver jako inteligentní srdce celého systému. Je vybaven příslušnými čidly/hardwarem, diky nimž můžeme provádět požadované funkce v softwaru snadno a rychle.

Více o tom v následujících kapitolách.

Hardware

Také zde, stejně jako všude, platí: všechny cesty vedou do Říma. Na základě dodatečných montáží jsme se rozhodli pro ultrazvukový snímač, který jsme umístili na dekl nádrže.

Jedná se o čidlo, které doporučujeme v našem Smart Home Internetovém obchodě.  Má zabudovaný vysílač a dodává informace o stavu vody v rozmezí 0-10V. Opravdu skvělý detail: Senzor lze přesně nastavit na požadovaný rozsah (v našem případě 0 až 400 cm), čímž poskytuje velmi dobré výsledky.

To vše by se také jistě dalo realizovat prostřednictvím tlakového převodníku.  Já osobně mám představovanou variantu právě již 2 roky a můžu ji vřele doporučit.

Čerpadlo jsme jednoduše připojili na spínanou zásuvku.

Software

Díky Loxone Configu jsou všechna přání v softwaru vytvořena během několika minut.

Množství litrů doplněné během 5min: Správný výpočet a zobrazení pomocí vizualizace

Co opravdu oceňuji, je silná stránka provedení funkce korekce senzorů. To umožňuje předejít nepředvídatelnostem a šetří složité výpočty.

Tato funkce je určena například k nastavení teplotního čidla na požadované hodnoty, nebo opravám chybného měření či odchylek.

Chcete-li získat místo na přiloženém napětí ve voltech, obsah v litrech jsou jen dva potřebné vstupy. Převod nebo žádné jiné ozdůbky.

Abych získal obě hodnoty, změřil jsem hladinu vody ve dvou různých dnech a zaznamenal spolu s dodaným napětím.

Tyto hodnoty jsem zadal do správných charakteristik senzoru v Loxone Config.

Skutečnost, že se jedná o model Cylindru, chová se celý model lineárně. Žádné další výpočty nejsou potřeba.

Varování během 5 minut

Klesne-li hladina vody v nádrži pod 60cm, chci obdržet varovný e-mail. K tomuto účelu použiji prahovou hodnotu v Loxone Config. Takto to vypadá v praxi:

Stejně jako Předmět pro odeslání varovného mailu. Předmět je uložen s následujícími vlastnostmi:

Celá konfigurace varovné funkce vypadá následovně:

Opravdu velmi kompaktni a snadně implementovatelné. V případě dotazů jednoduše vyzkoušejte Loxone Config. V režimu simulace, se dá rychle a jednoduše vyzkoušet jeho chování bez použití Miniserveru, takzvaně offline.

Automatické vypnutí čerpadla během 5 minut

Vypnutí čerpadla lze implementovat stejně tak, jako varování:

Dále jsem zde přidal tlačítko, které umožňuje manuální vypnutí čerpadla, například při údržbě. Potřebné je také tlačítko pro “prázdný stav” cisterny. V tomto případě musí být pumpa opět manuálně zapnuta.

Domácí automatizace je konečně kouzelná

Také máte inteligentní retenční nádrž? Nebo jste o tom již přemýšleli? Napadají vás jiné zajímavé věci, které by bylo dobré realizovat? Dejte nám vědět. Těším se na Váš feedback.

S chytrými pozdravy Loxone Basecamp.
